[해결사례]

자동문 소음 발생 원인 점검 후 행거 롤러 교체로 문제 해결

(레일 먼지 축적 및 롤러 마모 사례)

사례 개요

시설 유형 : 공공기관 출입구
자동문 형태 : 슬라이딩 자동문
설치 기간 : 약 3년 사용
발생 문제 : 자동문 작동 시 소음 발생

해당 현장은 출입 인원이 많은 공공기관 출입구 자동문으로, 최근 자동문이 작동할 때 심한 마찰 소음이 발생한다는 민원이 접수되어 점검을 진행한 사례이다.

발생 증상

현장에서 다음과 같은 증상이 확인되었다.

• 자동문 작동 시 마찰 소음 발생

• 문 개폐 시 주행 소리 증가

• 자동문 작동 자체는 정상

자동문의 개폐 기능에는 문제가 없었지만 사용자가 느끼기에는 소음이 크게 발생하는 상태였다.

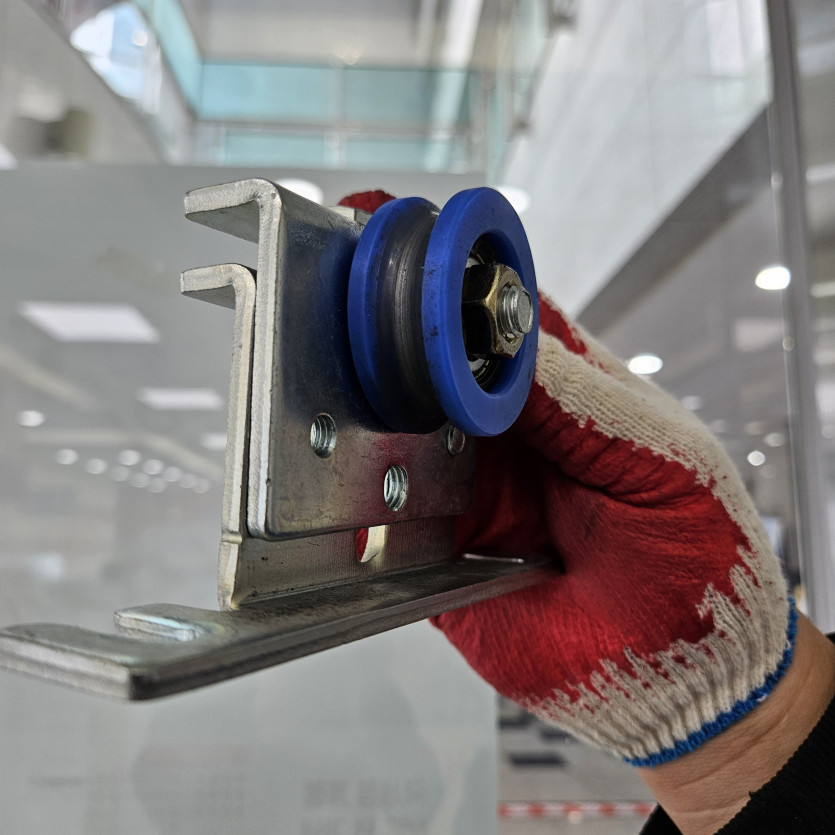

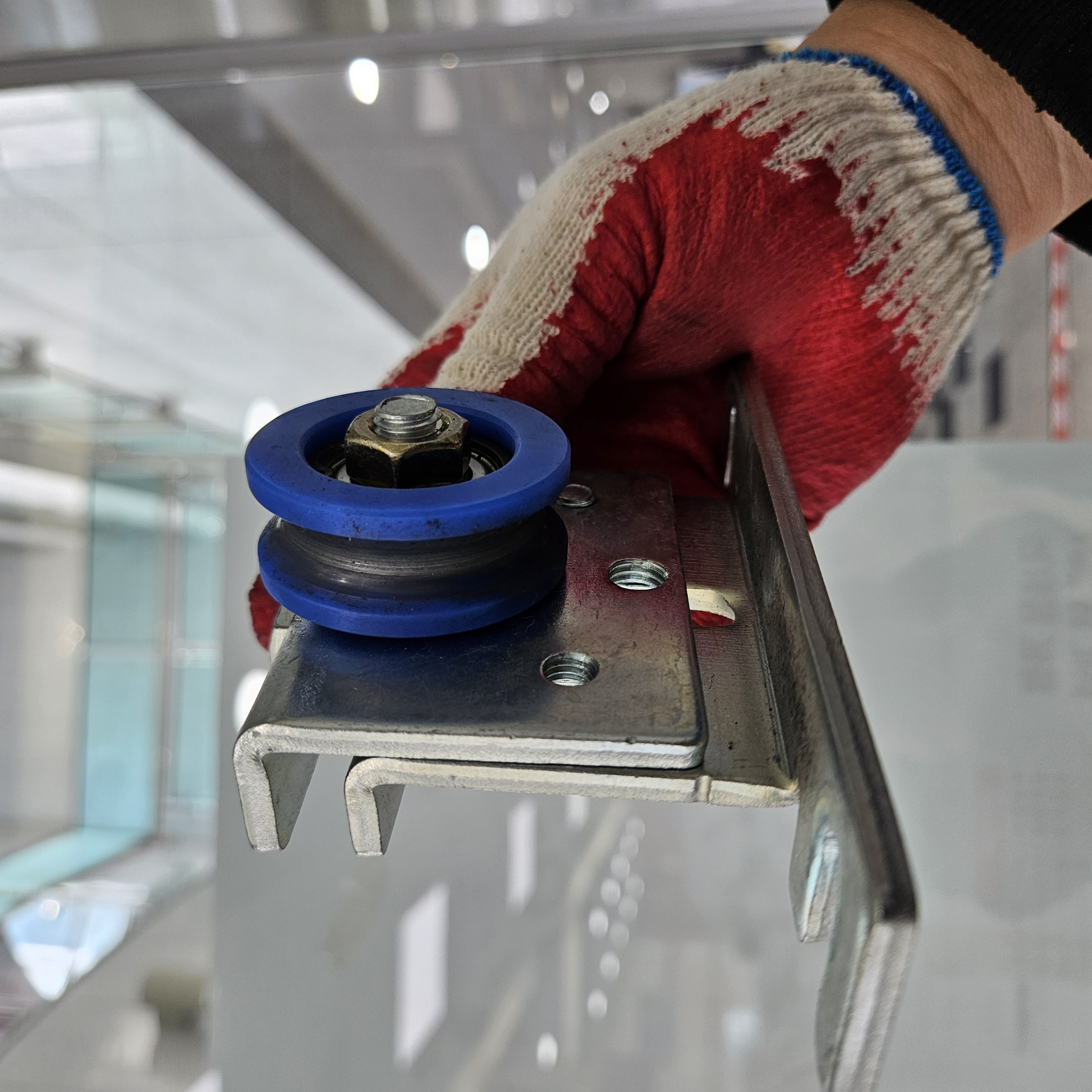

사진1 자동문 행거 롤러 상태

현장 점검

자동문 상부 장비 점검 결과 다음과 같은 상태가 확인되었다.

• 레일 내부 먼지 및 이물질 축적

• 행거 롤러 마모 진행

• 자동문 구동 장비 상태 정상

• 컨트롤러 및 모터 정상 작동

특히 레일 내부에 먼지가 축적되면서 행거 롤러 주행 시 마찰이 증가한 상태였다.

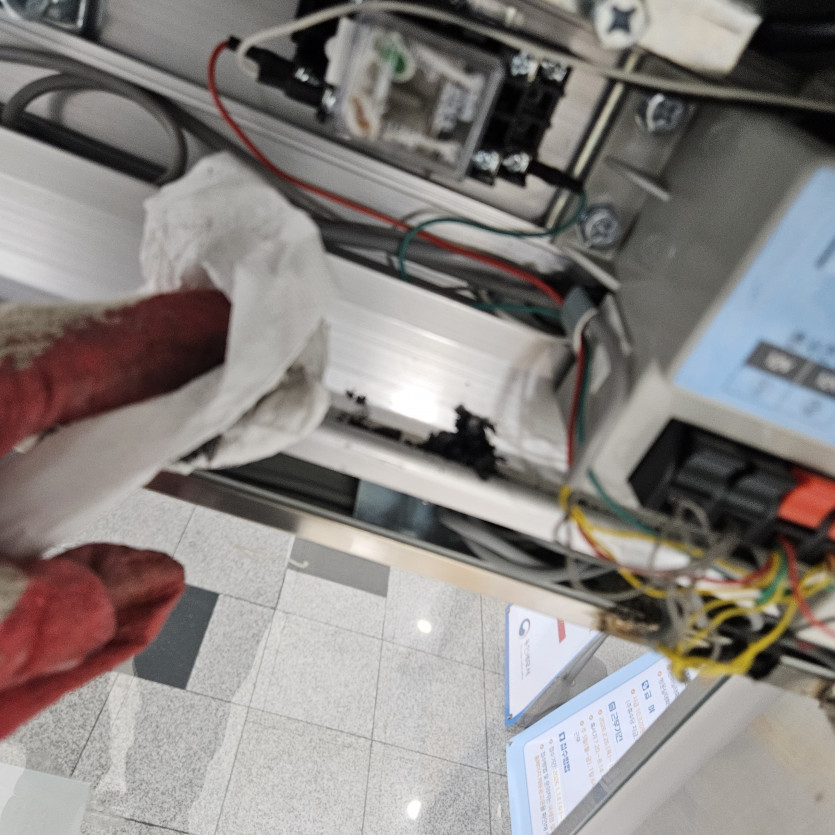

사진2  레일 내부 먼지 상태

원인

문제의 주요 원인은 다음과 같다.

1️⃣ 레일 내부 먼지 및 이물질 축적
2️⃣ 행거 롤러 마모
3️⃣ 출입 빈도가 높은 사용 환경

공공기관 자동문의 경우, 출입 빈도가 높기 때문에 레일 내부 먼지 축적과 롤러 마모가 빠르게 진행될 수 있다.

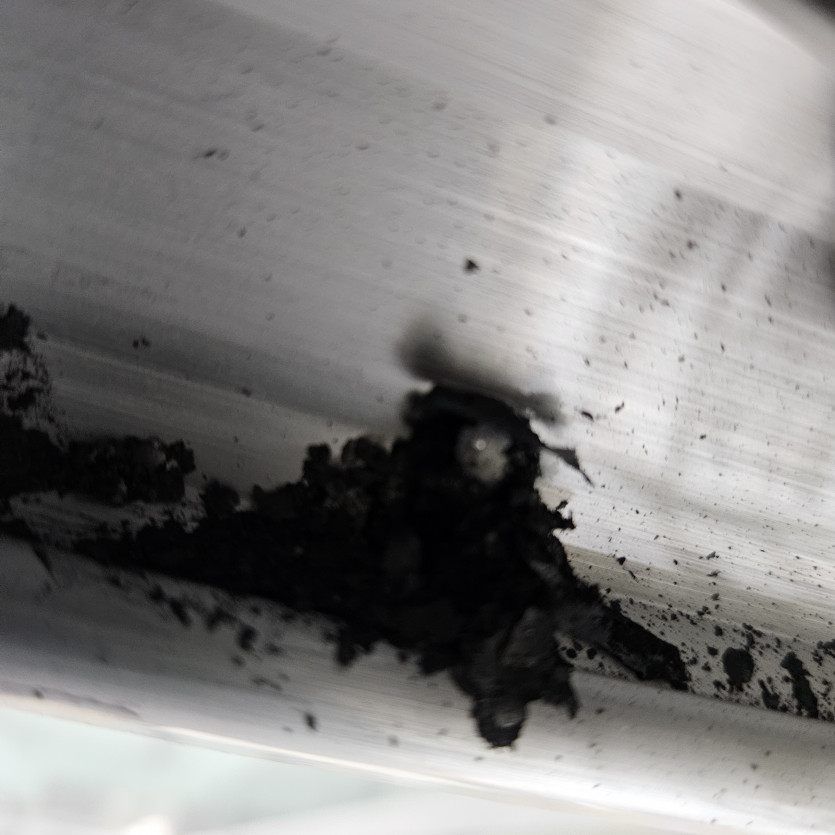

사진3  레일 내부 오염 상태

조치 방법

현장에서는 다음과 같은 작업을 진행하였다.

1️⃣ 레일 내부 먼지 및 이물질 제거
2️⃣ 레일 내부 청소 작업
3️⃣ 마모된 행거 롤러 교체
4️⃣ 자동문 주행 상태 점검

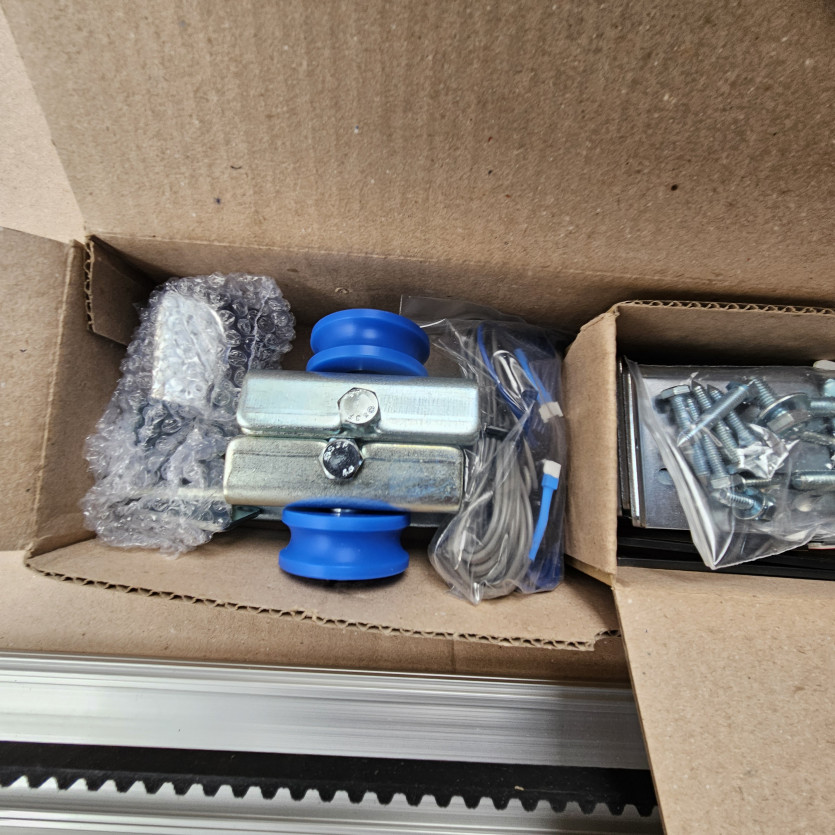

사진4 신규 행거 롤러

조치 결과

작업 완료 후 다음과 같은 상태가 확인되었다.

• 자동문 주행 소음 제거

• 부드러운 개폐 동작 회복

• 자동문 정상 작동 확인

레일 청소와 행거 롤러 교체 작업으로 자동문 소음 문제가 해결되었다.

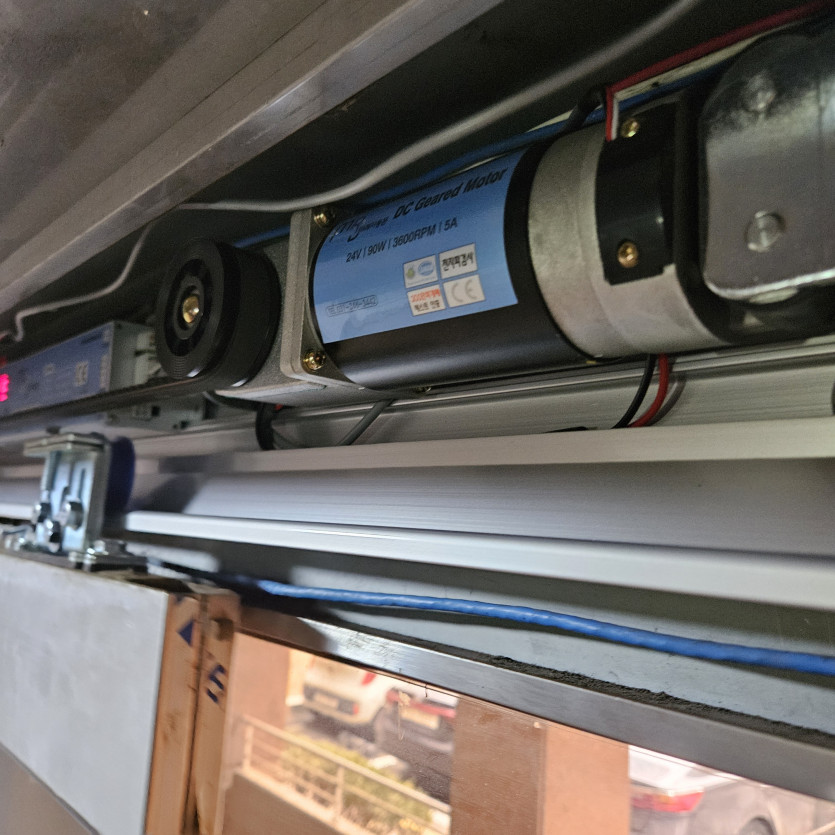

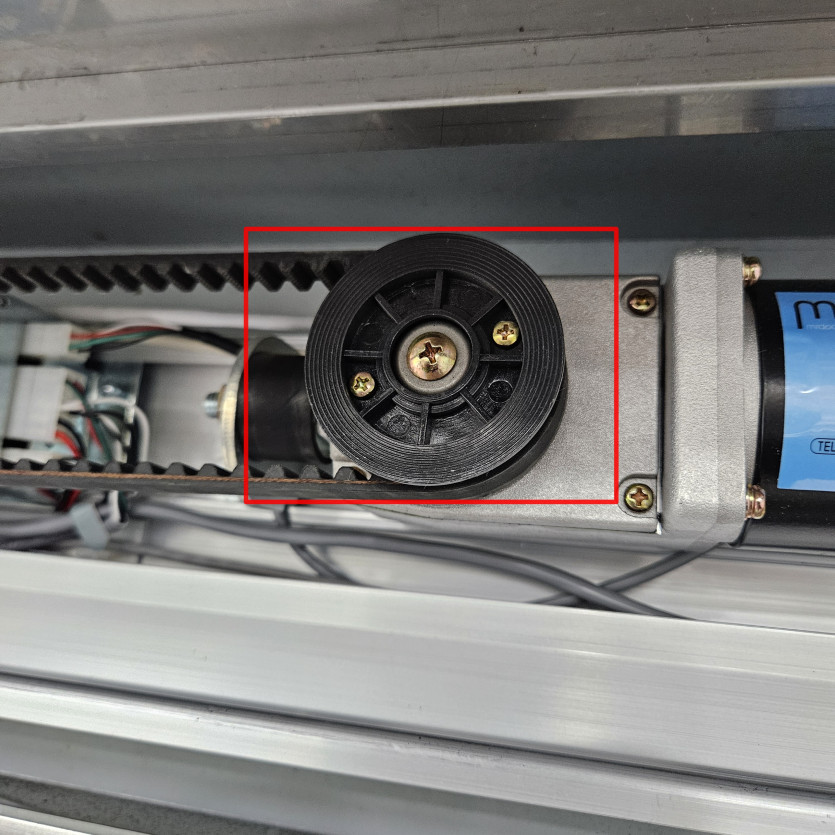

사진5 자동문 내부 장비 상태

현장 참고

자동문에서 다음과 같은 증상이 나타나는 경우 행거 롤러 또는 레일 상태 점검이 필요하다.

• 자동문 작동 시 소음 발생

• 문 이동 시 마찰 소리

• 자동문 주행 불안정

• 자동문 떨림 발생

특히 출입이 많은 시설에서는 정기적인 레일 청소 및 롤러 점검이 필요하다.
